UTP 4 CAT5E 24AWG Cu Ripo Plus, 100м.,Fluke test 0.46

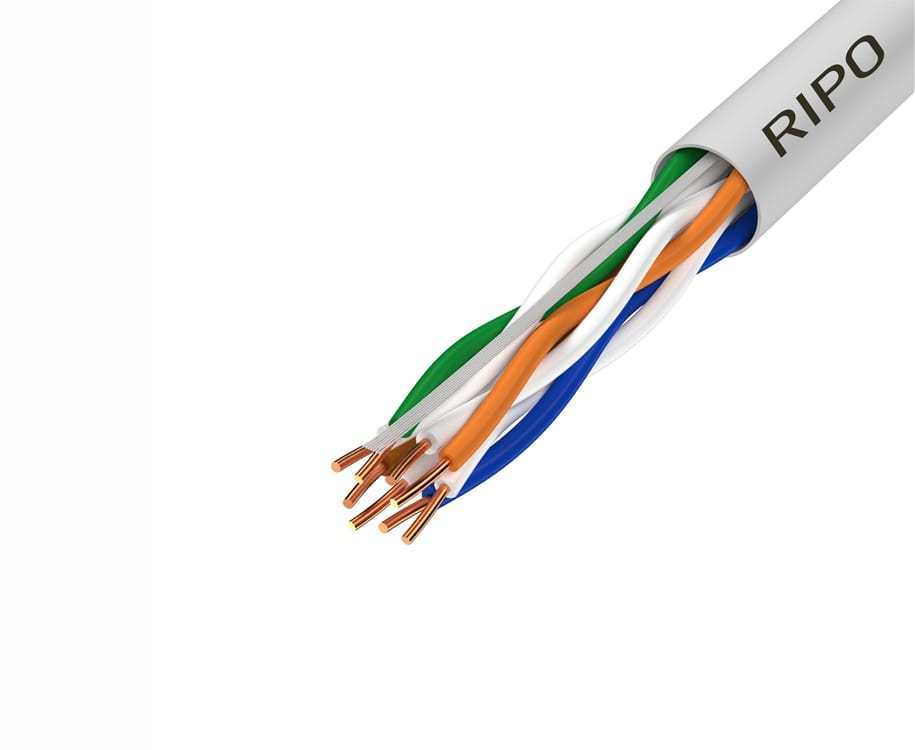

Кабель витая пара UTP 4 CAT5E 24AWG Cu Ripo Plus PVC 100 м Fluke test solid серого цвета — распространенный вид провода для обустройства различных электропроводящих систем. Четыре пары жил из меди переплетены и упакованы в оболочку из высокопрочного полиэтилена без фольгированного экрана.

Особенности применения

Этот кабель относят к пятой категории — его пропускная способность составляет диапазон до 100 МГц. Благодаря оболочкам медного однопроволочного проводника, выполняемым из полиэтилена с отличными диэлектрическими свойствами, кабель обеспечивает быструю и чистую передачу данных без электропотерь. Кожух не позволяет жилам повредиться, защищает от влаги и пыли, имеет низкий коэффициент горючести. Полимерный слой окрашивают в разные цвета для удобного различения проводов.

Маркировка кабеля включает все его характеристики: указание категории, количества пар (4) и проволок в них (solid), диаметр проводника в дюймовом стандарте, составляющий примерно 0,5 миллиметров.

Такие кабели оптимальны для небольших сетевых систем: для дома или офиса. С их помощью подключают компьютеры, видео-, аудио- и другую технику. Так как экранирование отсутствует, следует применять изделие в условиях, где риск образования электромагнитных помех минимален. Стандарты качества таких изделий: ISO/IEC 11801 и TIA/EIA-568-A.

Оболочка серого цвета включает меловой порошок, благодаря которому при полном сгибании она обламывается. Это делает монтаж более быстрым и безопасным, так как не нужно использовать дополнительные инструменты, которые замедляют процесс и могут повредить сердечник. Реализуется кабель в бухтах по 100 метров.

Свойства

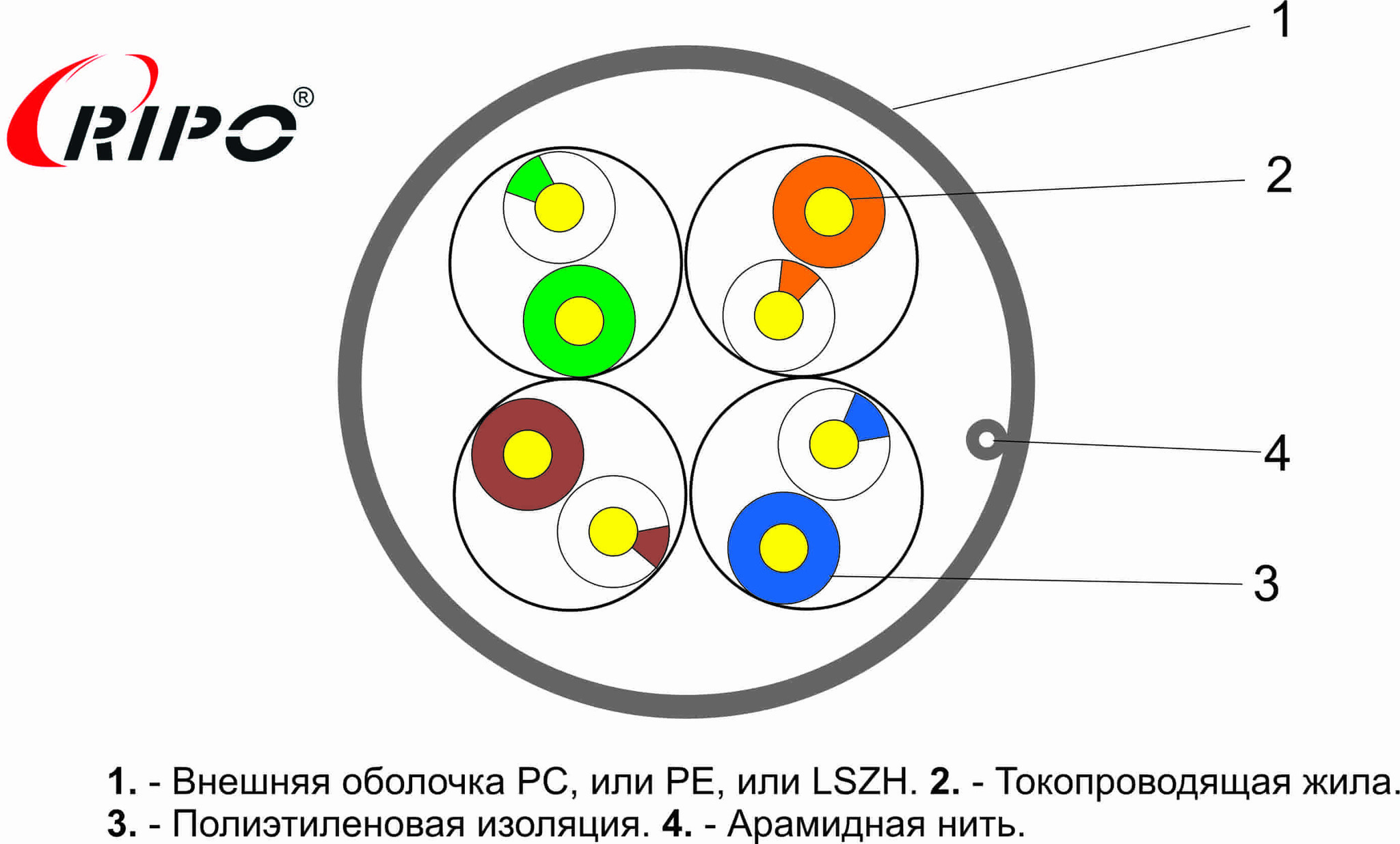

• Проводник – проволока из меди (Cu)
• Диаметр проводника – 24 AWG
• Общий диаметр (размер) кабеля – 4,2 мм
• Толщина внешней оболочки полимера – 0,8 мм
• Цвет – серый
• Код цвета данного кабеля по ГОСТ 28763 - GY (цвет серый)
• Кабель одножильный (solid)
• Общепринятое название - UTP (без экрана)
• Обозначение по ISO/IEC 11801 - U/UTP (общий экран и экран для пар отсутствуют)
• Разрывная нить – высокопрочный nylon
• Температура монтажа ..0..+..20С
• Температура эксплуатации ..-10..+50С

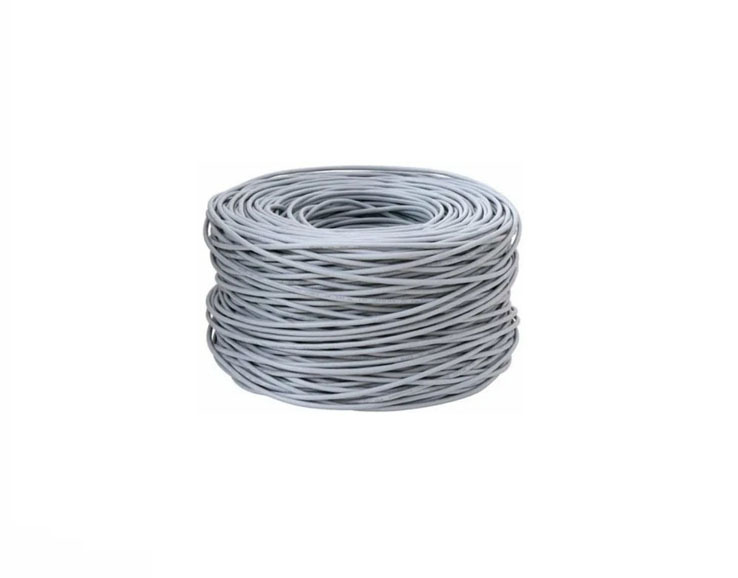

• Длина провода в бухте – 100м
• Категория: 5e
• Полоса пропускания, МГц: 100
• Количество пар: 4
• Материал проводников: Медь
• Диаметр проводников, мм: 0,46 ± 0,01 мм
• Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
• Материал внешней оболочки: Поливинилхлорид (PVC)
• Применение: Для внутренней прокладки
• Цвет оболочки: Серый
• Разрывная нить: Есть
• Радиус изгиба при прокладке, D: Не менее 8
• Радиус изгиба при эксплуатации, D: Не менее 4
• Растягивающее усилие, H: Не более 80
• Прочность на разрыв, H: Не более 400
• Волновое сопротивление, Ом: 100±15
• "Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T,
• ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive"
• Диапазоны температур, С: Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
• Упаковка: Индивидуальная - ПЭ пленка
• Гарантия: 15 лет

Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.

Электрические характеристики:

• Макс. сопротивление проводника при температуре 20С< 9,5Ом/100м.
• Дисбаланс сопротивления - 5%.
• Волновое сопротивление - 100 +/- 15 Ом.
• Емкостной дисбаланс пары по отношению к земле - 330 пФ/100 м.

Особенности монтажа

При монтаже нужно следить за целостностью защитного кожуха. Его нужно по минимум снимать при коммутационных работах. Также нельзя слишком сильно сгибать провод — не больше, чем на восемь диаметров сечения. Нарушения правил монтажа приводят к растрескиванию оболочки, ухудшению сигнала и перетиранию проволоки.
