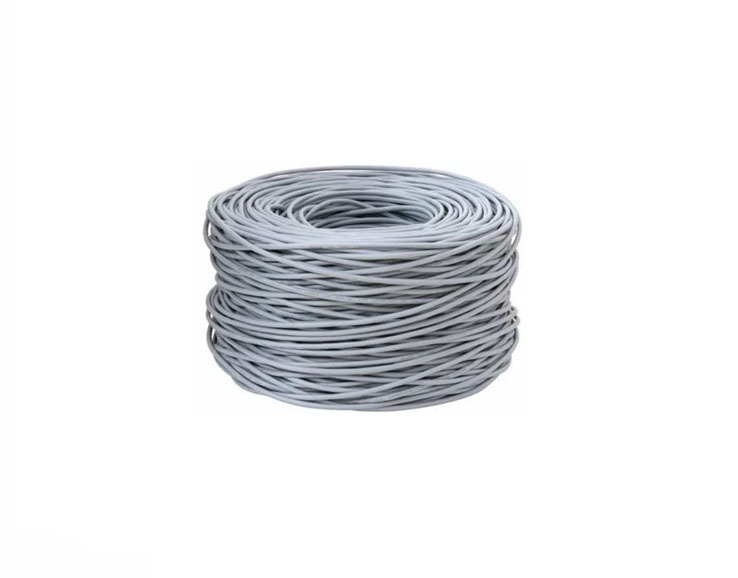

FTP4 CAT5E 24AWG Cu RIPO(200m)

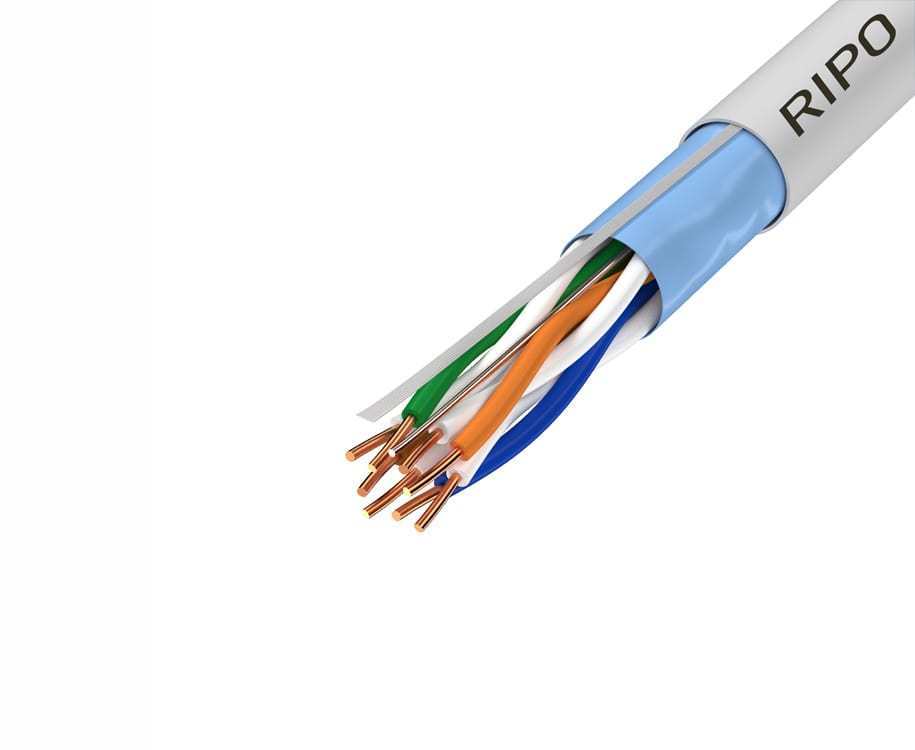

Серая витая пара FTP 4 CAT5E 24AWG Cu RIPO (indoor) длиной 200 м — экранированный медный кабель с четырьмя парами проводников. Все отдельные проводки внутри имеют свою оплетку. Жилы закрыты оболочкой из плотного ПЭ. Он имеет разные цветовые коды в соответствии с принятым стандартом. Под оболочкой находится защитный экран в один слой. Кабель защищен от блуждающих токов и помех, надежно передает сигнал на дальние расстояния.

Витая пара FTP 4 CAT5E предназначена для монтажа сетей различного назначения: компьютерных, для видеонаблюдения, систем контроля доступа, телефонии и прочих. Сегодня этот провод является основным для подключения проводных локальных сетей. Изделие очень востребовано у интернет-провайдеров, поскольку при малой стоимости дает хорошее качество сигнала. Витая пара FTP используется главным образом внутри помещений.

СВОЙСТВА

• Одновременное использование четырех пар позволяет развивать скорость передачи информации до 100Гбит/сек (1000Мбит/сек).
• Код цвета данного кабеля по ГОСТ 28763 - GY (цвет серый)
• Кабель одножильный (solid)
• Общепринятое название - FTP (c экраном)
• Обозначение по ISO/IEC 11801 - F/UTP (имеется общий экран из фольги, экран для пар отсутствуют)
• Имеет высокую прочность
• Категория: 5e
• Полоса пропускания, МГц: 100
• Количество пар: 4
• Материал проводников: Медь (Cu)
• Тип проводников: Одножильный
• Диаметр проводников, мм: 0,46 ± 0,01 мм
• Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
• Материал внешней оболочки: Поливинилхлорид (PVC)
• Применение: Для внутренней прокладки
• Цвет оболочки: Серый
• Защитная пленка: Полиэстер (PET)
• Разрывная нить: Есть
• Конструкция общего экрана: AL/PET/AL
• Погонная масса, кг/км: 20,6
• Радиус изгиба при прокладке, D: Не менее 8
• Радиус изгиба при эксплуатации, D: Не менее 4
• Растягивающее усилие, H: Не более 80
• Предельное допустимое напряжение: 80 В
• Волновое сопротивление, Ом: 100±15
• Соответствие стандартам: Соответствует требованиям стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• "Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T
• ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive"
• Диапазоны температур, С: Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
• Длина, м: 200
• Упаковка: Индивидуальная - картонная коробка / по 2 упаковки в общей коробке
• Гарантия: 1 год

Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.

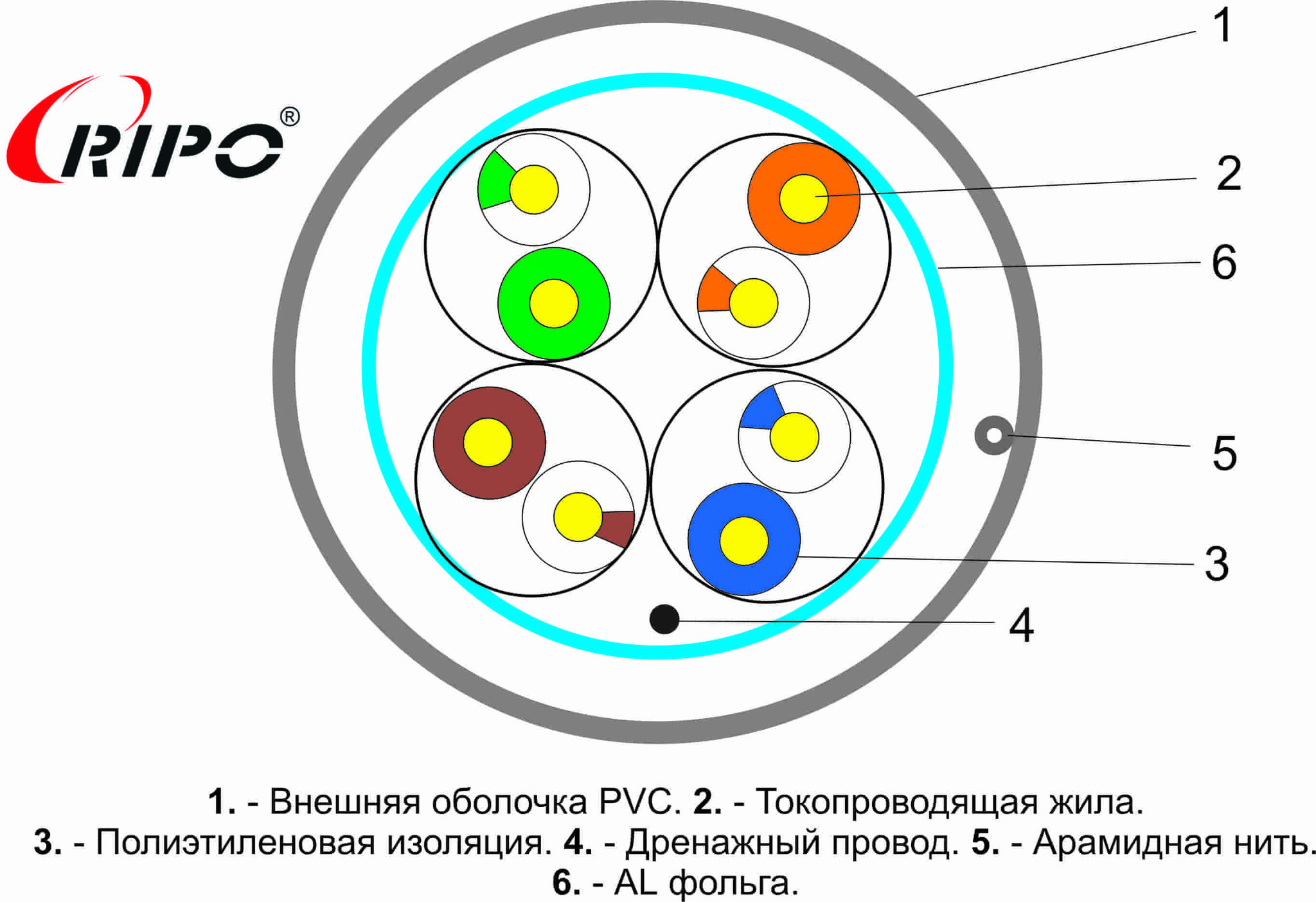

КОНСТРУКЦИЯ

• Проводник – мягкая проволока из отожженной электролитической меди.
• Диаметр проводника - 24AWG.
• Толщина изоляции – 0,2мм.
• Внешняя оболочка – поливинилхлорид.
• Тип изоляции – полиэтилен высокой плотности.
• Экран - алюминий, спирально накрученный с нахлестом 5мм.
• Общий диаметр кабеля - 5,4мм.
• Толщина внешней оболочки - 0,4мм.
• Температура прокладки -5°C.. +50°C.
• Длина провода на бухте - 305м.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон частот – до 100МГц.
• Электрическая емкость пар – не более 56 нФ/км.
• Сопротивление токопроводящей жилы – не более 96 Ом/км.
• Сопротивление изоляции проводника – не менее 5 ГОм/км.

Как прокладывают кабель

Провод сочетается с широко распространенным разъемом 8Р8С. При монтаже кабеля важно не перегибать его слишком сильно. Если радиус изгиба больше 8 внешних изгибов самого шнура, то он быстрее повредится и выйдет из строя. Противоестественное положение витой пары приводит и к снижению качества сигнала из-за внешних наводок.

В процессе монтажа опытные мастера контролируют целость кабельного внешнего экрана и не допускают его перегибов. Сильное натяжение также может повредить защиту. В таком случае высока вероятность того, что провод уже не сможет подавать сигнал без помех. На сколько удалять оболочку провода при монтаже? Строгих требований на этот счет нет.
