FTP4 CAT5E 24AWG Cu RIPO Plus 0.48 (305m)

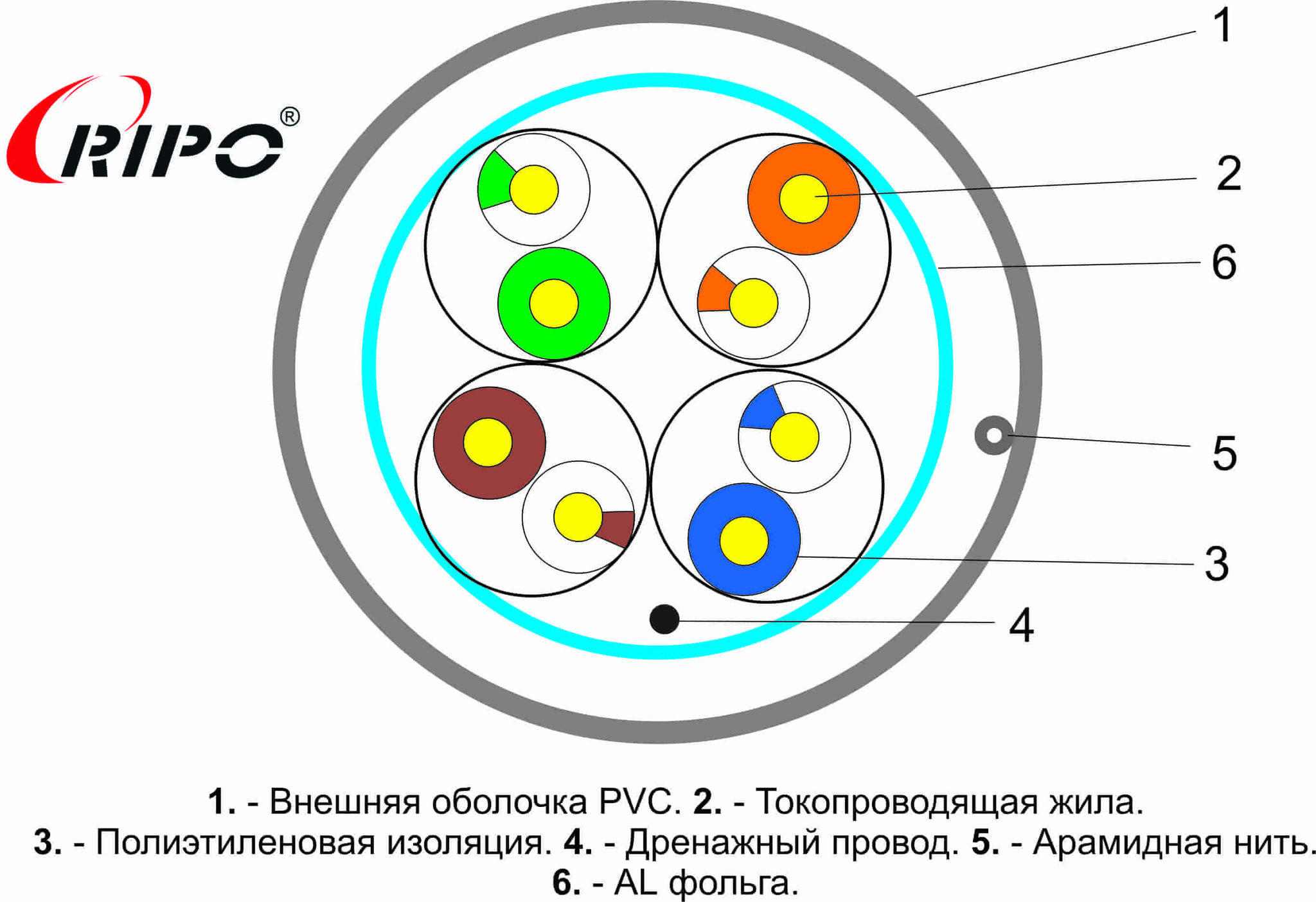

Кабель витая пара FTP4 CAT5E 24AWG Cu RIPO Plus PVC 0,48 indoor solid по 305 м — один из наиболее распространенных видов провода для монтажа локальных систем. Это четырехпарный кабель пятой категории с полосой частот до 125 МГц. Он имеет одну жилу из меди диаметром 0,48 миллиметров, упакованную в диэлектрическую полиэтиленовую оболочку с внутренним фольгированным экраном. Оболочка выполняется в разных цветах для удобства идентификации. Совместим со стандартизированным разъемом RJ45 (8Р8С).

Применение

Кабель может применяться для подключения различного оборудования: компьютерной и другой бытовой и офисной техники, аудио- и видеоаппаратуры, охранных систем, телефонных сетей. Предназначен для прокладки внутри зданий.

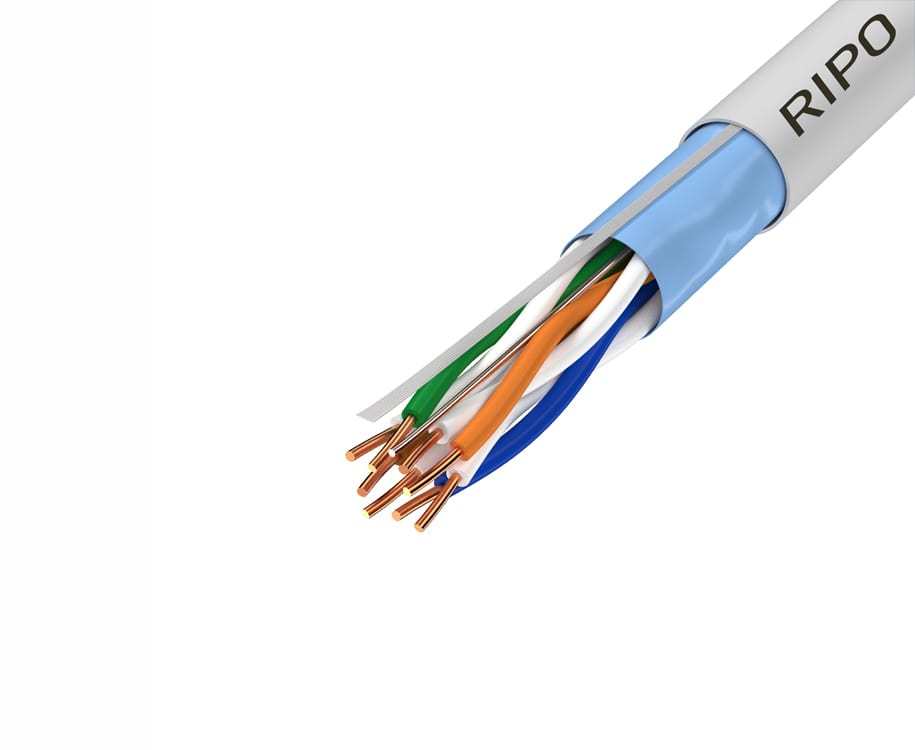

Преимущества этого кабеля в том, что он обеспечивает хорошую передачу сигнала и стабильность соединения. Внутри находится восемь жил, скрученных попарно в витые пары. Каждый проводник имеет полиэтиленовый кожух и экран, защищающие от электромагнитного поля и блуждающих токов. Такая конструкция способствует чистоте передачи и долговечности использования, имеет доступную стоимость при отличных эксплуатационных свойствах. Так, его применение позволяет интернет-провайдерам предоставлять услуги бесплатного подключения, не внося в абонентскую плату стоимость оборудования, что повышает лояльность клиентов и популярность компании.

Свойства

• Благодаря одновременному использованию четырех пар позволяет развивать скорость передачи информации до 100Гбит/сек (1000Мбит/сек).
• Код цвета данного кабеля по ГОСТ 28763 - GY (цвет серый)
• Кабель одножильный (solid)
• Общепринятое название - FTP (c экраном)
• Обозначение по ISO/IEC 11801 - F/UTP (имеется общий экран из фольги, экран для пар отсутствуют)
• Имеет высокую прочность
• Категория: 5e
• Полоса пропускания, МГц: 100
• Количество пар: 4
• Материал проводников: Медь (Cu)
• Тип проводников: Одножильный
• Диаметр проводников, мм: 0,48 ± 0,01 мм
• Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
• Материал внешней оболочки: Поливинилхлорид (PVC)
• Применение: Для внутренней прокладки
• Цвет оболочки: Серый
• Защитная пленка: Полиэстер (PET)
• Разрывная нить: Есть
• Конструкция общего экрана: AL/PET/AL
• Погонная масса, кг/км: 20,6
• Радиус изгиба при прокладке, D: Не менее 8
• Радиус изгиба при эксплуатации, D: Не менее 4
• Растягивающее усилие, H: Не более 80
• Предельное допустимое напряжение: 80 В
• Волновое сопротивление, Ом: 100±15
• Соответствие стандартам: Соответствует требованиям стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• "Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T
• ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive"
• Диапазоны температур, С: Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
• Длина, м: 305

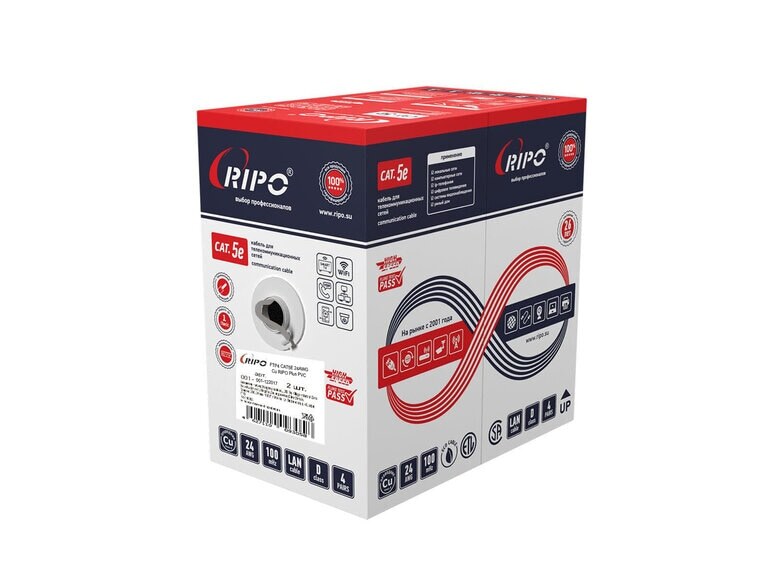

• Упаковка: Индивидуальная - картонная коробка / по 2 упаковки в общей коробке

Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.

Электрические характеристики

• Диапазон частот – до 100МГц.
• Электрическая емкость пар – не более 56 нФ/км.
• Сопротивление токопроводящей жилы – не более 96 Ом/км.
• Сопротивление изоляции проводника – не менее 5 ГОм/км.

Особенности монтажа

При монтаже главным правилом является соблюдение минимального изгиба при прокладке провода. Он не должен превышать восьми диаметров кабеля для сохранения целостности его оболочки и экранирования, иначе в местах натяжения могут образоваться трещины и разрывы, может быть поврежден сердечник, и качество передачи сигнала существенно снизится, или возникнет сбой связи.

По той же причине нужно стремиться максимально сохранить оболочку при зачистке и коммутации провода. В противном случае в местах соединения повышается риск повреждения проводящих жил.
