FTP 4 CAT5E 24AWG Cu outdoor Ripo Premium, 305м.,Fluke test (КСВППэ -5е 4*2*0.51)

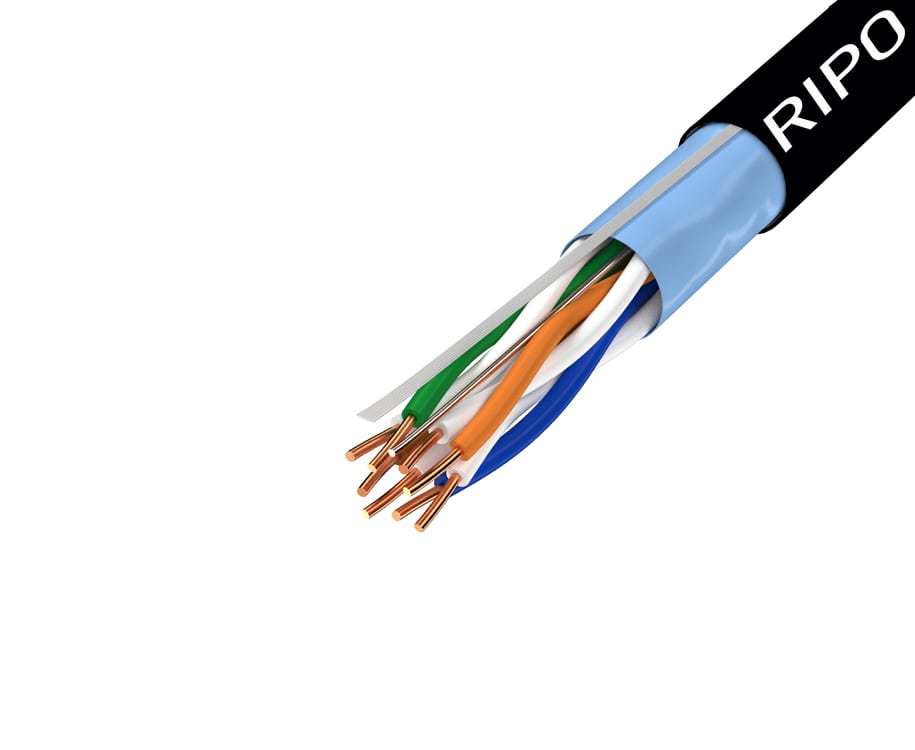

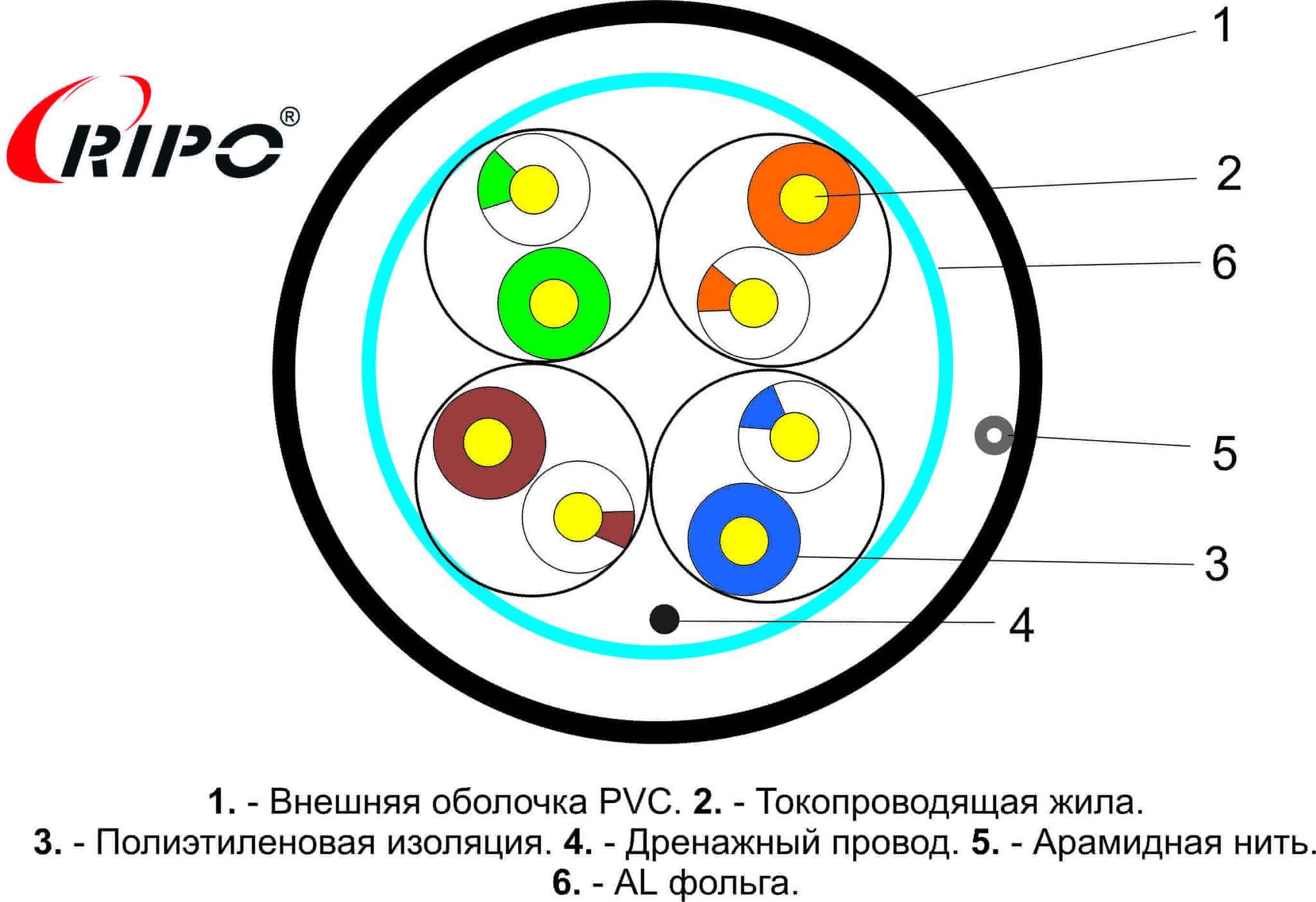

FTP 4 CAT5E 24AWG Cu outdoor Ripo Premium, длиной 305 метров, Fluke test - изделие экранированного типа. Изготовлен кабель из высокопрочной медной проволоки, имеет 4 пары, классифицируется по категории 5Е. Все провода имеют изоляцию из диэлектрической оболочки - плотного полиэтилена с различными цветами. Данная модель схожа с КСВППэ -5Е 4х2х0.51.

Условия использования FTP 4 CAT5E 24AWG Cu outdoor Ripo Premium 305м Fluke test

Изделие применяют в процессе организации компьютерных сетей снаружи объекта. Показатели длины бухты составляют 305 м. Аббревиатура FTP обозначает тип кабеля (F), категорию (T) и структуру сердечника (P). Последнее представляет собой количество пар и диаметр жилы, через которую проводится ток. В случае, когда кабель состоит из жил по стандарту диаметров США (в дюймах), то ему присваивают пометку AWG. Номер 24 означает, что диаметр составляет около 0.51 миллиметра. Внешние оболочки могут быть изготовлены из разных компонентов, даже огнеупорных. Стандартная оболочка провода горизонтального типа имеет вид полиэтиленовой трубки. Чтобы материал лучше обламывался в процессе разделки, добавляют немного мела. Требования к каждой модели кабелей FTP регламентируются документацией изготовителя. Но основные характеристики должны быть в пределах международных стандартов.

Свойства

• Проводник – проволока из меди (Cu)
• Диаметр проводника – 24 AWG
• Общий диаметр (размер) кабеля – 4,2 мм
• Толщина внешней оболочки полимера – 0,8 мм
• Цвет – черный
• Код цвета данного кабеля по ГОСТ 28763 - BK (цвет черный)
• Кабель одножильный (solid)
• Общепринятое название - FTP (с экраном)
• Обозначение по ISO/IEC 11801 - F/UTP (имеется общий экран из фольги, экран для пар отсутствует)
• Разрывная нить – высокопрочный nylon
• Температура монтажа ..-10..+..50С
• Температура эксплуатации ..-40..+60С
• Длина провода в бухте – 305м
• Категория: 5e
• Полоса пропускания, МГц: 100
• Количество пар: 4
• Материал проводников: Медь
• Диаметр проводников, мм: 0,51 ± 0,01 мм
• Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
• Материал внешней оболочки: Полиэтилен (PE)
• Применение: Для внешней прокладки
• Цвет оболочки: Черный
• Разрывная нить: Есть
• Радиус изгиба при прокладке, D: Не менее 8
• Радиус изгиба при эксплуатации, D: Не менее 4
• Растягивающее усилие, H: Не более 80
• Прочность на разрыв, H: Не более 400
• Волновое сопротивление, Ом: 120±15
• "Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T,
• ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive"
• Диапазоны температур, С: Хранение от -40 до +60

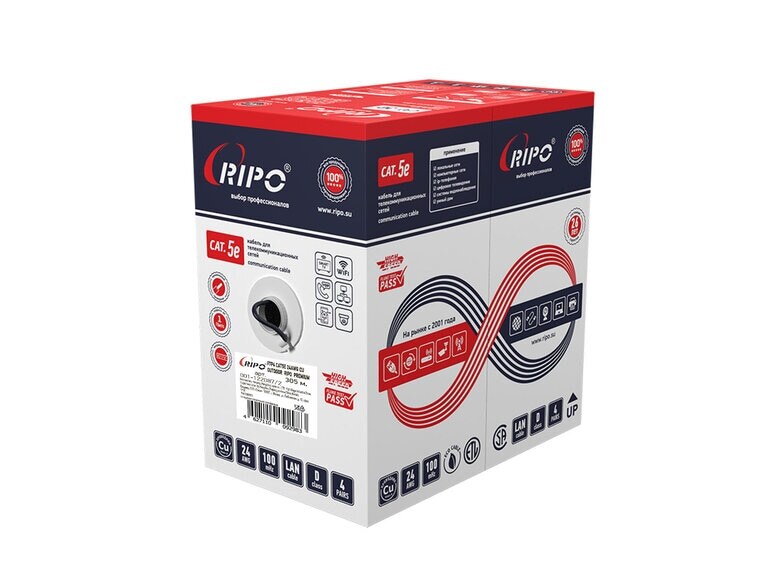

• Упаковка: Индивидуальная - картонная коробка / по 2 упаковки в общей коробке
• Гарантия: 26 лет

Компания-изготовитель может корректировать внешний вид и параметры изделия, не влияя на его эксплуатационные свойства.

Электрические характеристики:

• Макс. сопротивление проводника при температуре 20С< 9,5Ом/100м.
• Дисбаланс сопротивления - 5%.
• Волновое сопротивление - 100 +/- 15 Ом.
• Емкостной дисбаланс пары по отношению к земле - 330 пФ/100 м.

Принципы монтажа кабеля RIPO

Важно при установке кабеля следить за тем, чтобы он выдерживал нужную степень и радиус изгиба (приблизительно 8 внешних диаметров изделия). При чрезмерном изгибе могут повыситься наводки на сигнал извне, после чего последуют деформация и повреждение оболочки.

При монтажных работах необходимо следить за состоянием экрана, который располагается по всей длине изделия, и его целостностью. Четких указаний о том, насколько можно удалять оболочку с кабеля при установке, не существует.

Некоторые считают, что монтажники решают сами, насколько удалять оболочку кабеля, чтобы грамотно провести термирование кабельных пар, опираясь на опыт и здравый смысл. Однако следует при установке проводить работы согласно вышеперечисленным правилам и рекомендациям.
